AMD 라이젠 7700X PBO2 언더볼팅으로 발열 최소화 / 성능 최적화

최근에 홈 데스크톱을 업그레이드했다. 내가 선택한 것은 라이젠 7700X와 공랭 쿨러 조합이었는데, 역시나 들었던 소문과 같이 벤치마크 온도는 90도~95도 미친 듯이 오르고, 쿨러는 평상시에도 윈도우 창만 하나 띄워도 비행기 이륙하는 소리가 난다. 그렇다고 성능이 잘 나오는 것도 아니고, 오히려 부스트 클럭인 5,500 Mhz 보다 못 미치는 5,200 ~ 5,300 Mhz 정도로 나왔다. 열심히 돈 벌어서 데스크톱 업그레이드 했는데 제대로 못써먹으면 너무 억울하다. 그래서 발열과 성능을 잡기 위해 몇 가지 테스트를 진행했었고, 가장 효과적이었던 방법 하나를 공유한다.

유튜브와 인터넷에 라이젠 7세대 발열을 잡기 위한 수많은 글들이 있지만 나는 퀘이사존 10분 AMD PBO2 커브옵티마이저 설정 팁 글이 발열과 성능을 모두 잡는데 가장 유효했기에 방법을 공유한다. 퀘이사존 설정 팁 글은 대충이라도 한번 읽어 보는 것이 좋다.

현재 데스크탑 환경

• Gigabyte X670E Aorus Master
• AMD Ryzen 7700X
• Thermalright Peerless Assassin 120 SE ARGB (공랭)
• SAMSUNG DDR5 16G x2

언더볼팅 순서

요약하자면 PBO Limit은 Motherboard(Auto), Curve Optimzer 값은 주력 코어는 -25 (Negative), 나머지 코어는 -30 (Negative)로 설정이다. 전력 제한, 온도 제한 설정 등도 시도해 봤었는데 다 쓸모없고 PBO Limit과 Curve Optimizer 값만 세팅하는 게 제일 효과가 좋았다. (더 효율 좋은 방법이 있어도 복잡한 건 싫다. 나중에 다시 세팅할 때 기억 못 함)

2023.02.27 추가) 원래는 주력 코어 -25, 나머지 코어는 -30 으로 설정했었으나, 해당 값 적용 이후 TestMem5 (TM5)에서 메모리 체크가 실패하여 값을 -20, -25로 조정했다. CPU 온도가 좀 더 오르기는 하는데 메모리 문제 없는 듯

주력 코어 찾기

Ryzen Master를 설치한다. 설치 후 Advenced View의 Home에서 Core Section을 펼쳐보면 별과 달 아이콘이 붙은 Core가 표시되는데, 별이 주력 코어 1, 달이 주력 코어 2다. 코어 번호를 잘 기억해 두자

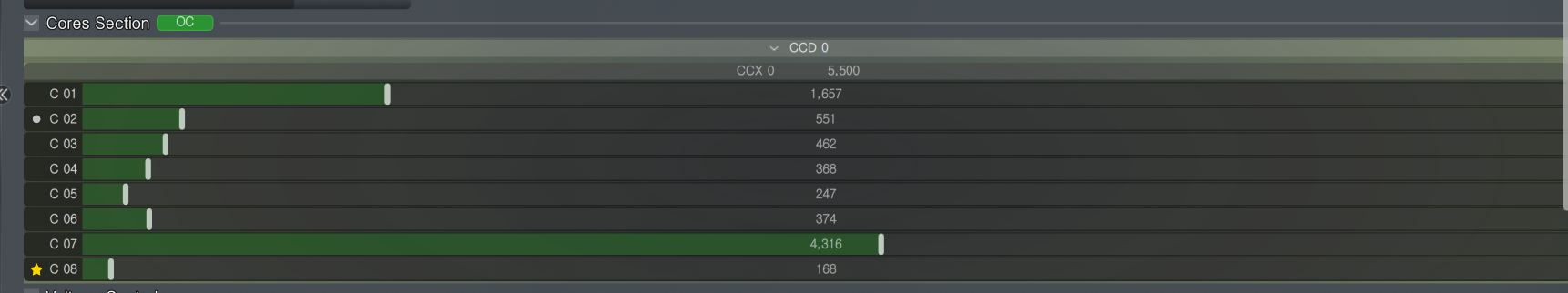

Ryzen Master Core Section

나의 경우는 Core 8번이 Primary 주력 코어고, Core 2번이 Primary 주력 코어다.

메인보드 BIOS 세팅

이건 제조사마다 방식이 달라서 자세하게 적지는 않는다. 퀘이사존  AMD PBO2 커브옵티마이저 설정 팁 글을 확인하거나 어느 정도 지식이 있다면 PBO Limit은 Motherboard(Auto), Curve Optimzer 값은 주력 코어 2개는 -25 (Negative), 나머지 코어는 -30 (Negative)로 설정한다. 주의할 점은 메인보드에서는 Core 번호가 0부터 시작하고, Ryzen Master에서는 1부터 시작할 수 있으니 설정 먹일 때 숫자 헷갈리지 않도록 조심한다. (바이오스 설정 완료 후 다시 라이젠 마스터 들어가 보면 내가 어떤 코어에 Curve Optimizer를 먹였는지 확인가능하니 너무 쫄진 말자)

결과

언더볼팅 전에는 CPU Core 최고 온도 95도까지 찍었고, 그럼에도 Clock은 5,200~5,300 Mhz 수준으로 터졌었다. PBO2, Curve Optimzer 적용 이후에는 같은 상황에서 최고 온도 80~83도, Clock은 5,500 Mhz가 충분히 터지고 있다.

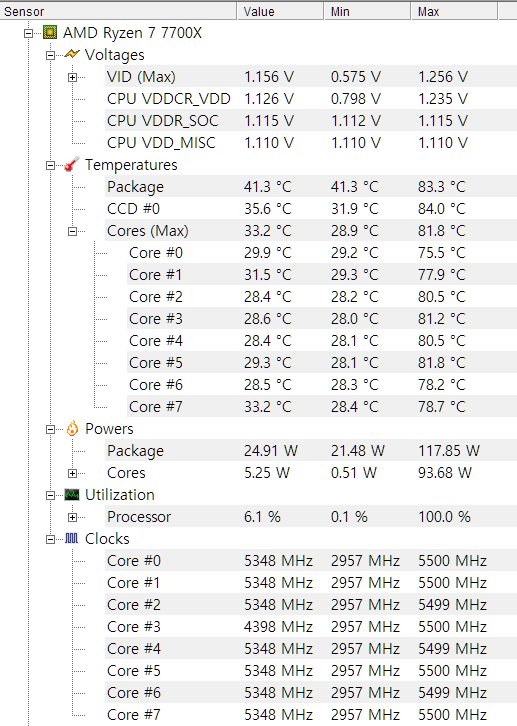

언더볼팅 후 7700X Full Load (UserBenchmark 실행시)

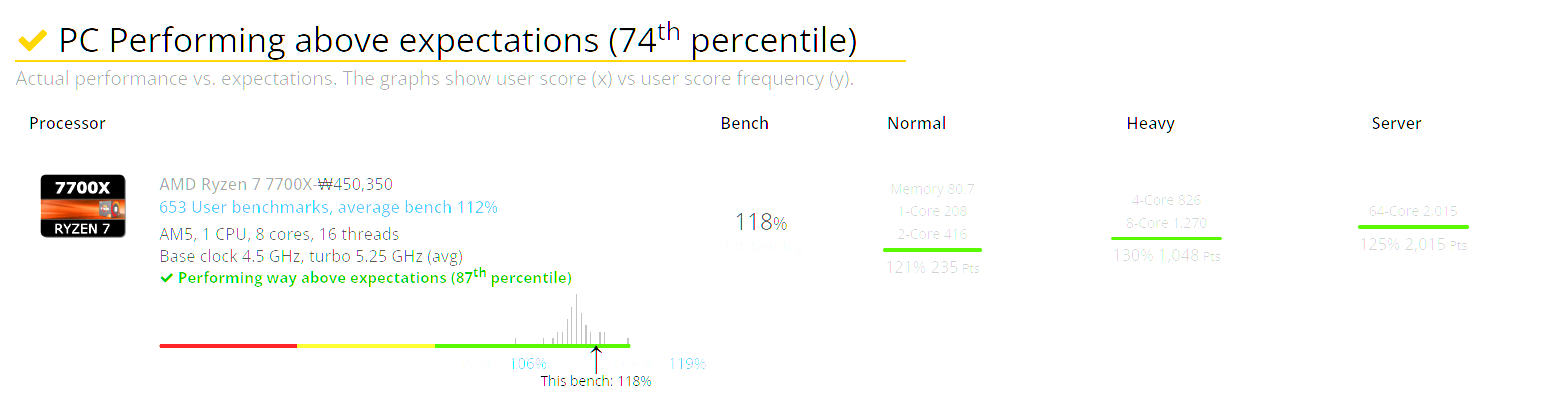

추가로 내가 테스트한 UserBenchmark 결과를 공유하니 참고하는 것도 좋다.

Gigabyte GA-X670E AORUS MASTER Performance Results - UserBenchmark

시네벤치 결과 추가 (2023-02-25)

시네벤치 R23 Multi-core 점수 20158

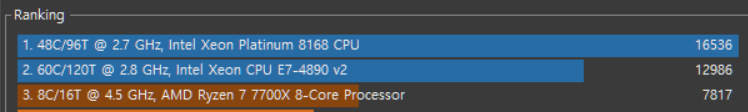

시네벤치 R20 Multi-core 점수 7817

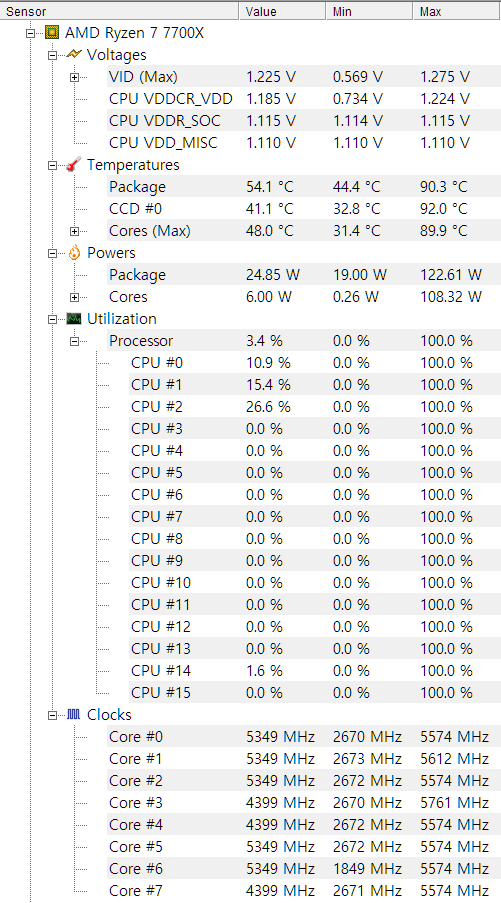

시네벤치 실행 후 HWMonitor 결과

시네벤치가 UserBenchmark보다 CPU를 더 잘 갈구는 것 같다. 언더볼팅을 해도 최대온도 90도까지 오르고, 클럭은 5,612 Mhz 터진다.
